実践テクニカルライティングセミナー－マニュアル作成の進め方とわかりやすいマニュアルのポイント－

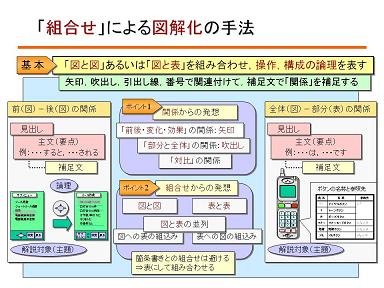

<BODY BGCOLOR="#ffffff" LINK="#ffffff" ALINK="#ebc83d" VLINK="#ffffff"> <P> <img border="0" src="../gif/sec4.gif" alt="ビジュアル化のポイント" width="540" height="26"><BR> <IMG SRC="../gif/tw2-6.gif" ALT="マニュアルに適した図解の手法" width="570" height="150"><hr><H1> <span style="font-weight: 400">「<font color="#800000">組合せ</font>」による図解</span></H1> <blockquote> <blockquote> <table border="0" cellspacing="0" width="75%" style="border-collapse: collapse" bordercolor="#111111" cellpadding="0"> <tr> <td width="10" bordercolor="#000000" bgcolor="#008080" bordercolorlight="#FFFFFF" bordercolordark="#FFFFFF">　</td> <td bordercolor="#000000" bgcolor="#FFFFFF" bordercolorlight="#FFFFFF" bordercolordark="#FFFFFF"> <p style="line-height: 150%; margin-top: 2; margin-bottom: 0; margin-left:10; margin-right:10; text-indent:15"> 複数の<font color="#800000">図と図の組合せ</font>によってさまざまな関係（位置付け、変化・効果）を表せます。また、<font color="#800000">図と表の組合せ</font>によって「見る理解」に「読む理解」を追加できます。</p> </td> </tr> </table> </blockquote> </blockquote> <HR> <h2><span style="font-weight: 400">「<FONT COLOR="#800000">組合せ</FONT>」の考え方</span></h2> <p style="line-height: 150%; margin: 1px 10px; text-indent:15"> 複数の図と図の組合せによって<font color="#800000">関係（位置付け、変化・効果など）を表す</font>際は、“同種”の事物を組み合わせるのが基本です。</p> <ul> <li><p style="line-height: 150%; margin-top: 0; margin-bottom: 15"> <font color="#000080"> 位置付けを表す際は、囲みあるいは吹出しによって「主従関係」を表します。また、変化・効果を表す際は矢印（太く先がブロックになった矢印）を用いるのが基本です。</font></li> </ul> <p style="line-height: 150%; margin: 1px 10px; text-indent:15"> 図と表の組合せは<font color="#800000">「見る理解」と「読む理解」の相乗</font>につながります。ただし、「図に表を添える」場合、図と表で対応付ける項目を10項目以下にとどめておくのが適当です。</p> <ul> <li> <p style="line-height: 150%; margin-top:0; margin-bottom:15"> <font color="#000080"> 図と表で対応付ける項目が増えると、見比べが多くなり見づらくなります。「表の項目に図を組み込む」場合は、図と表の対応が1対1になります。</font></p> </li> </ul> <p style="line-height: 150%; margin: 1px 10px; text-indent:15"> <font color="#800000">異種の図の組合せ</font>も有効です。たとえば、構造図とフロー図を組み合わせれば「動作」と「構造」を一体化して表せます。</p> <p style="line-height: 150%; margin: 1px 10px; text-indent:15" align="center"> <img border="1" src="1096.jpg" vspace="10" width="384" height="288"></p> <hr> <h2><span style="font-weight: 400"><FONT COLOR="#800000">組合せ</FONT>の手法の応用</span></h2> <p style="line-height: 150%; margin: 1px 10px; text-indent:15"> 複数の図あるいは表を組み合わせると、それぞれが補完してより有効な理解につながります。先に述べた構図に沿って要素を配置するとともに、組み合わせる要素の数を数個にとどめるのが適当です。</p> <ul> <li><p style="line-height: 150%; margin-top: 0; margin-bottom: 15"><FONT COLOR="#000080"> 図と表の項目を対応付ける場合は、項目数をを10項目以下にとどめておくのに加え、「名称」と「番号」を組み合わせて対応付けると効果的です。</FONT></li> <li><p style="line-height: 150%; margin-top: 0; margin-bottom: 15"><FONT COLOR="#000080"> 「名称」と「番号」を組み合わせると、対応を見つける際に“二つの拠り所”があります。番号だけでは、目が迷いやすいため薦めません。</FONT></li> </ul> <DIV ALIGN=CENTER> <img border="1" src="1097.jpg" vspace="10" width="384" height="288"></DIV> <HR> <p> <A HREF="t-2-6abs05fa.htm" TARGET="_parent"> <IMG SRC="../gif/0000.gif" ALIGN=bottom width="37" height="37"></A> <B>次ページに進む</B><FONT COLOR="#008080"><B>（ボタンをクリックしてください）</B></FONT></p> <HR> <DIV ALIGN=CENTER> <p style="margin:1 10; line-height:150%; text-indent:15"> <img border="0" src="../gif/trp-000.gif" alt="山之内総合研究所の出張開催セミナー" width="300" height="20"></DIV> <DIV ALIGN=CENTER> <p style="margin:1 10; "> <a target="_parent" href="../t6-1st-a/gb-smnr-1st.htm"> <img border="0" src="../gif/trp-1st-a.gif" hspace="2" vspace="2" width="282" height="24"></a><a target="_parent" href="../t6/gb-smnr.htm"><img border="0" src="../gif/trp-gb-a.gif" hspace="2" vspace="2" width="282" height="24"></a></DIV> <DIV ALIGN=CENTER> <p style="margin:1 10; "> <a target="_parent" href="../t7/mn-smnr.htm"> <img border="0" src="../gif/trp-mn-a.gif" hspace="2" vspace="2" width="282" height="24"></a><a target="_parent" href="../t5a/tp-smnr.htm"><img border="0" src="../gif/trp-tp-a.gif" hspace="2" vspace="2" width="282" height="24"></a></DIV> <DIV ALIGN=CENTER> <p style="margin:1 10; "> <a TARGET="_parent" href="../t-smnr-faq/faq-101f.htm"> <IMG SRC="../gif/tsub-faq.gif" ALT="セミナー／コンサルティングFAQ" ALIGN=bottom BORDER=0 hspace="2" vspace="2" width="282" height="24"></a><a TARGET="_blank" href="../t-smnr-trf/smnr-trf02.pdf"><IMG SRC="../gif/tsub-trf.gif" ALT="セミナー基本料金［抜粋PDF版］" ALIGN=bottom BORDER=0 hspace="2" vspace="2" width="282" height="24"></a></DIV> <hr> <p align="center" style="margin-top: 0; margin-bottom: 0"><A HREF="../../index.htm" TARGET="_parent"> <IMG SRC="../gif/modoru.gif" ALT="" ALIGN=BOTTOM width="180" height="50"></A></p> <hr> <p> <font color="#000066"><b>実践テクニカルライティングセミナー</b></font><font color="#008000"><BR> </font> <b>マニュアル作成の進め方とわかりやすいマニュアルのポイント</b><BR> Copyright:Takaaki-YAMANOUCHI/2002-2010<BR> 山之内孝明／有限会社　山之内総合研究所<BR> Takaaki Yamanouchi/ Yamanouchi Research Institute,Ltd.<BR> <IMG SRC="../gif/email.gif" ALT="" ALIGN=BOTTOM width="23" height="13"><FONT SIZE=4 COLOR="#000080">　</FONT><A HREF="mailto:takaaki@yamanouchi-yri.com"><FONT SIZE=4 COLOR="#000080">takaaki@yamanouchi-yri.com</FONT></A></p> </BODY>
